之前的知識科普說了好些基礎的概念，本篇將會結合之前我們講到的數個概念來談?wù)剤D為什么要這樣切，標注為什么要這樣做。
跑 iOS 的設備主要兩種，iPhone 和 iPad。(iPod touch就不討論了，基本上跟 iPhone 一樣。)
iPhone 方面我們從非 retina 顯示屏的 iPhone3G/S 講到 iPhone 7/Plus。

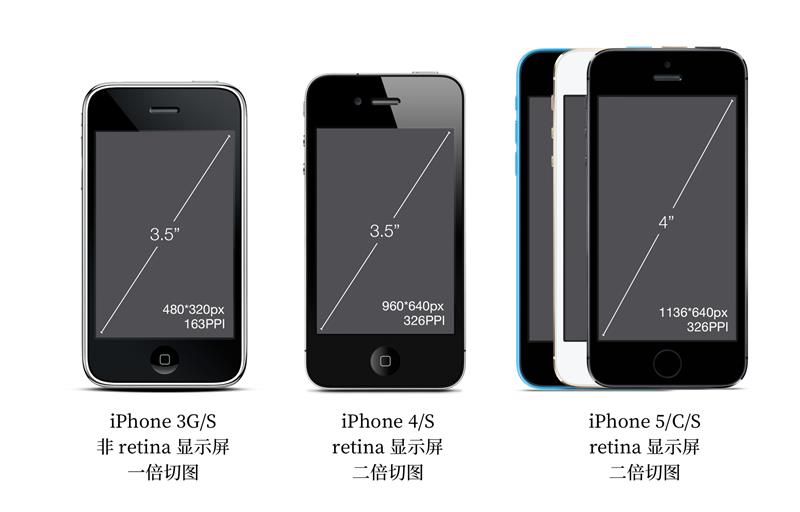

蘋果在推出 iPhone 4/S 的時候首次為自己的智能手機產品配備 retina 顯示屏。需要注意的是它的屏幕尺寸與 iPhone 3G/S 一樣，都是 3.5 寸，但分辨率卻整整提升了四倍，也就是說同樣大的屏幕塞進去了四倍的像素，PPI 是前者的兩倍，達到了 326，視網膜屏第一次被用在 iPhone 之上。
iPhone 5/S/C 的屏幕達到了 4 英寸。值得注意的是，iPhone 5/S/C 屏幕橫向還是與 iPhone 4/S 一樣保持有 640 顆像素，橫向物理尺寸也沒變，同樣都是 2.0 英寸，變的是縱向的尺寸。屏幕邊長了一點點，PPI 維持不變。
iPhone 6/7(Plus)屏幕分別為 4.7 英寸和 5.5 英寸。前所未有的尺寸，前所未有的分大小屏，前所未有邏輯分辨率，同時也是前所未有的物理分辨率。非 Plus 機型維持了 326 PPI，而 Plus 則去到了 401 PPI。更大的屏幕，更高的分辨率，iOS的設計師也是從這個時候開始需要輸出 @3x 的切圖了。
關于 Plus 機型，不得不仔細說說它的一個小特點

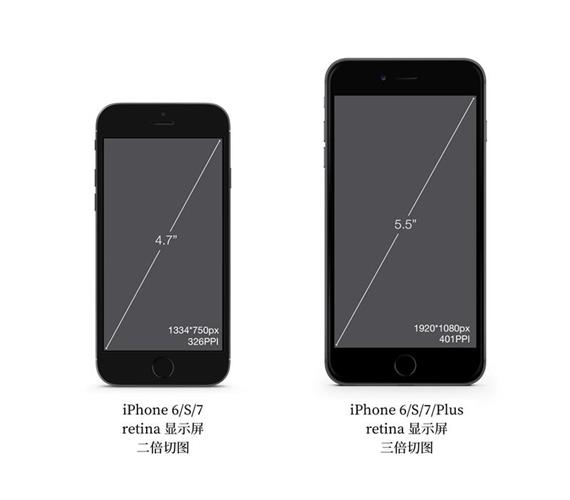

說到在 iPhone 6/7 上，系統會根據 350*667pt 的邏輯畫布進行一個二倍渲染，變成 750*1334 之后再將界面投射到屏幕上面去。Plus 機型也差不多，它的邏輯畫布的最佳大小是 414*736pt(由于與非 Plus 機型的邏輯分辨率并不太懸殊，所以平時我們只是用一倍畫稿進行設計也沒有產生太大的問題，誤差將由程序員使用一些技術上的布局手段減小) 然后系統進行了一次三倍的渲染變?yōu)?1242*2208px。但 Plus 機型的分辨率是 1080*1920px 的，邏輯畫布渲染出來的大小怎么跟這個不一樣，那還怎么準確投射，充滿整個屏幕啊!

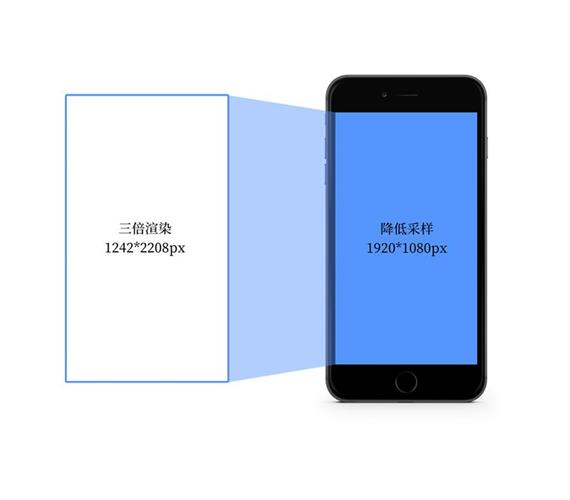

在 Plus 機型上，渲染出來的 1242*2208px 會先降低采樣變成 1080*1920px 然后再投射到屏幕上面去。我們還是來看圖吧。
1080*1920px 相較于 1242*2208px 大約縮小了 15%，那么很多尺寸都會出現小數，比如說 131.3244px 這樣惡心數字，出現小數的話圖片的邊緣就會出現模糊的狀況，而 Plus 機型上幾乎所有圖片都不是整數的，但得益于高分辨率的 retina 顯示屏，我們的肉眼可能看不出來端倪(湊近一點看的話有可能能夠看得出來大家不妨試試)。絕大部分情況下 Plus 的降低采樣機制不會對我們的設計造成什么太過巨大的影響，記得輸出 @3X 圖即可，不過要說的是，越是細小的元素影響就會越大。
iPad 方面我們從非 retina 顯示屏的第一代 iPad 到想要代替電腦的 12.9寸的 iPad Pro 再到 iPad mini 1/2/3/4。

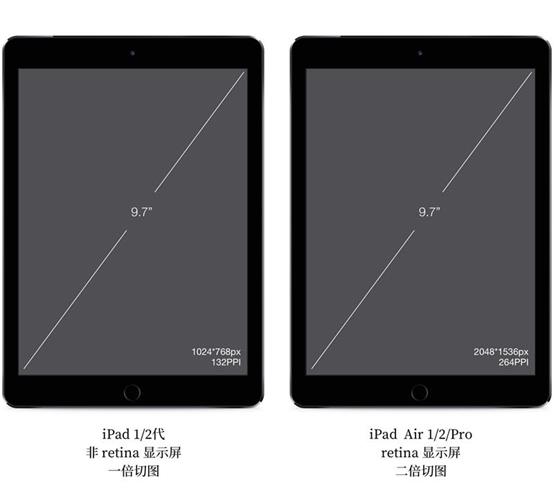

蘋果在推出第二代 iPad 的時候?yàn)?iPad 配備上了 retina 顯示屏。iPad 2/Air/Air 2/Pro 都維持了 2048*1536 的分辨率，PPI 一直保持在 264。7.9英寸的 iPad 的屏幕一直維持了這樣的配置。

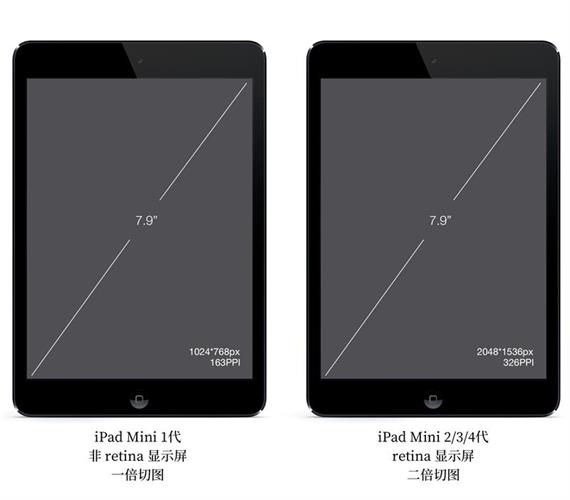

說出來你可能不信，除了第一代的 iPad mini 是非 retina 顯示屏之外，其他(2 至 4 代)mini 的屏幕的分辨率都跟 7.9 英寸的 iPad 一模一樣，物理分辨率都是 2048*1536，邏輯分辨率都是 768*1024，而由于屏幕變成了 7.9 英寸，所以 PPI 去到了 326。
12.9 英寸的 iPad Pro 配備的超大屏幕的物理分辨率為 2732*2048，邏輯分辨率為 1366*1023 ，而 PPI 則去到了 264。由于邏輯分辨率與其他機型實在太過懸殊，我們沒辦法還用跟普通 iPad 一樣的畫稿來做設計，是的老鐵，你最好重開一稿重新設計。
有些小伙伴可能會留意到，無論是 iPhone 還是 iPad,好幾代了屏幕的參數好像沒怎么變化過，PPI 不是越高越好嗎?蘋果是好久沒升級自己屏幕，一塊祖?zhèn)髌聊缓鲇葡M(fèi)者?不是的，因?yàn)槿搜蹖?duì)于像素密度的要求會根據人眼距離屏幕的距離變化而變化，RMBP 的 PPI 是 109，被手機完爆，但是我們平時用起來還是覺得非常清晰銳利，因?yàn)槲覀冇秒娔X的時候眼睛距離屏幕會比手機遠，不需要那么高的像素密度也可以消除顆粒感。相應的使用距離配制相應的 PPI，所謂夠用就好。過高的 PPI 并不會帶來多大的畫質提升，反而會導致一連串不好的后果，加大處理器渲染負擔，加大電池負擔，不利于設計開發人員設計，屏幕的制造成本也會增加。早年安卓陣營出現了一些 2K 屏甚至 4K 屏的產品，現已銷聲匿跡，消費者根本不需要這么高分辨率的屏幕。蘋果在相應的設備(無論從電腦到智能手機再到智能手表)上維持一個穩定的 PPI 是很明智的選擇，穩定的屏幕參數非常非常有助于設計開發人員工作的開展，這種穩定性對開發者造成的便利恐怕超過了所有人的想象的。
標注與切圖——以 Chrome 瀏覽器為例

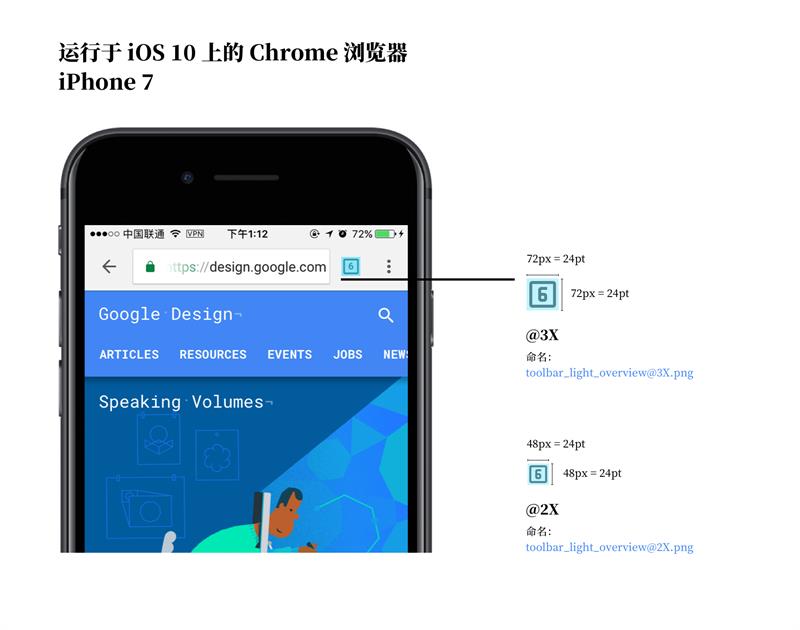

在蘋果尚未推出 Plus 機型的那段時間里設計師們一般都只需要輸出一倍圖和二倍圖。一倍圖針對的是沒有配備 retina 顯示屏的 iPhone 而二倍圖針對的是配備 retina 顯示屏的 iPhone。Plus 機型推出后就開始要輸出三倍圖了，且不配備 retina 顯示屏的 iPhone 已經過于老舊，不再需要考慮。一般我們會在文件名后面加上 @2X 或 @3X 的后綴以標明文件的尺寸，就如上圖所示，這是 iOS 的規范，還是值得準守一波的。
至于 iPad 版本，規則也差不太多，只是 iPad 不需要三倍切圖。
@2X，@3X，相應的素材請務必加上相應的后綴。
針對目前市面上的的屏幕尺寸而言，一倍圖已經沒有必要再輸出了，而二倍、三倍圖則必須要輸出。
二倍三倍圖的文件名必須是一樣的，不然會被開發砍死。
以一倍畫稿做設計，以一倍畫稿輸出標注文檔，最后輸出二倍、三倍圖。
如無特殊情況，請確保文件都是 .png 格式。
一倍畫稿輸出的標注文檔的單位應該為 pt，而不是 px。
MDPI, HDPI, XHDPI, XXHDPI 以及 XXXHDPI
大家都知道 Android 是一個開源系統，不像 iOS 只有蘋果自家的機器能跑，屏幕尺寸一直以來也比較穩定，而運行 Android 系統的設備的屏幕卻各式各樣非常跳脫，這也就是以往大家經常說 Android 設備碎片化嚴重的原因之一。不過這種碎片化嚴重的情況來到今天已經改善了非常之多，縱使 Google 對于 Andorid 開源的策略從來沒有變過，但 OEM 們開始不約而同地開始使用不那么“奇形怪狀”的屏幕了，且某些低分辨率的機型隨著時日變遷也已經被淘汰殆盡了。倒是 iOS 在推出 Plus 機型之后 iOS 屏幕碎片化的問題也開始凸顯起來了，個人認為目前兩大平臺的屏幕碎片化問題都存在且大家都差不多，大家在對 Android 產品進行設計的時候大可不必那么擔心。
與 iOS 相似的是，設計師們同樣也是需要輸出不同倍率的切圖，只不過需要輸出的倍率更多罷了。程序員將會把所有不同倍率的切圖都裝在同一個安裝包里面，在運行的時候系統會根據屏幕的分辨率來自動選用正確倍率的切圖。
坦率地講，假如我們要糾結到每塊屏幕的邏輯分辨率的話，那么Android 陣營的碎片化真的是無比嚴重，但是我們知道，只要邏輯分辨率差的不太遠的話，我們能夠用同一個稿來進行設計、輸出切圖，其中的誤差必不可能避免但將會在一個可接受的范圍之內。對于Android 產品來說，一般我們都使用 360*640px 作為一倍稿進行設計。

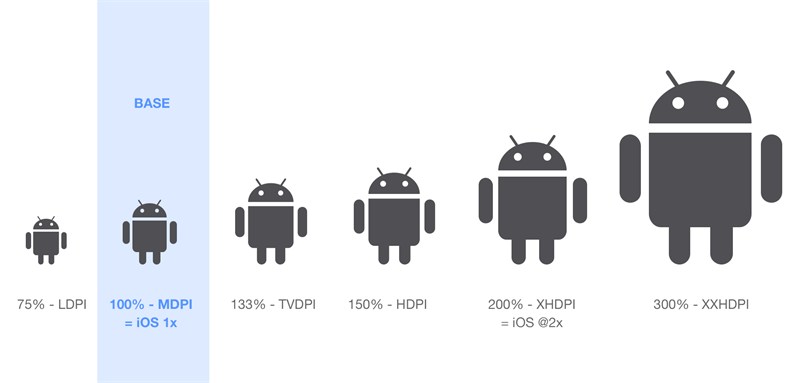

目前為止還需要我們輸出切圖的分辨率有五種：代表 1 倍的 MDPI, 1.5 倍的 hdpi, 2 倍的 xhdpi, 3 倍的 xxhdpi 以及 4倍的 xxxhdpi(三星最近發布的 S8 就是這個倍率)。ldpi 和 tvdpi 以及可以不予考慮了。有一點需要提出的是，被淘汰的 tvdpi 這種分辨率目前被很廣泛地使用到了 運行 Android 系統的可穿戴設備上，例如前陣子很火的 Moto 360 智能手表，假如要設計手表上面的產品的話那么就得輸出這個倍率的切圖。

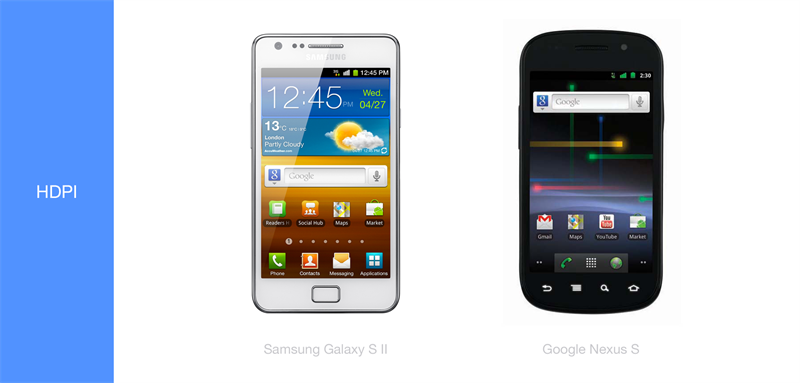

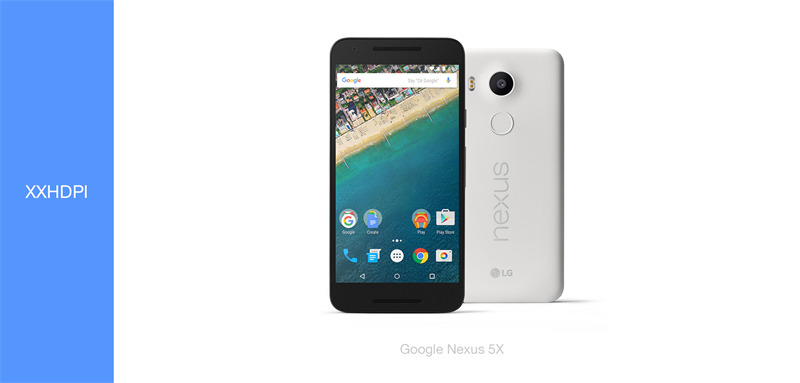

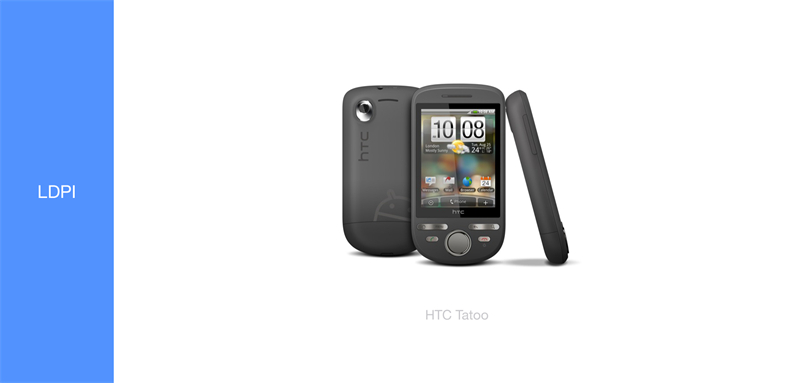

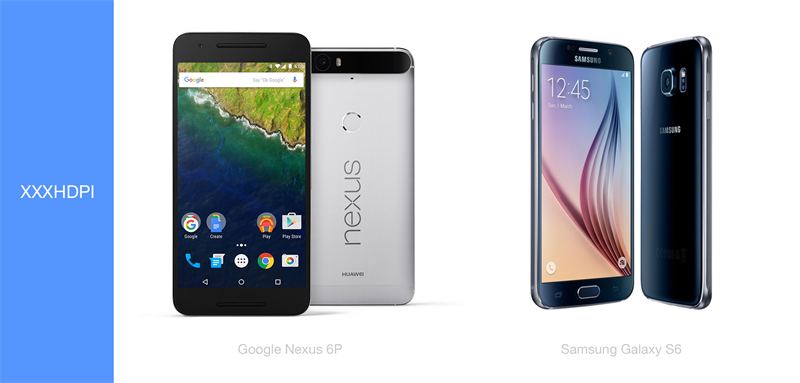

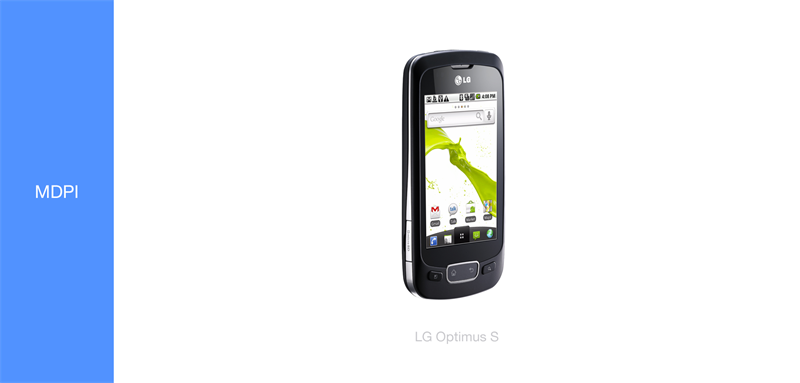

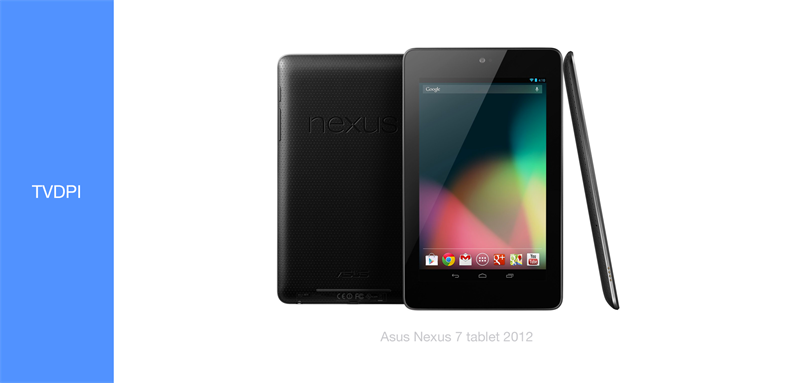

下面給出一張圖，讓大家看看各個檔次的 DPI 的代表機型，某些機型年輕一點的小同學(例如我自己)可能連聽都沒過，大家看看就好，開拓開拓眼界，無需過分在意。
與 iOS 一樣，我還是建議大家使用一倍稿進行設計，然后再輸出各種倍率的切圖就好，但是 Android 系統要求圖片資源的命名與管理圖片資源的方式是和 iOS 是完全不同的。
上篇我們簡單的介紹了下 iOS 的圖片資源的命名方式，很簡單，就是文件名加上 @2X、@3X 這樣的小標記。然而來到了 Andorid 平臺我們就不這樣命名了。
以下這張長圖是 Android 工程文件管理圖片資源的方式，我們可以看到里面有從 drawable-hdpi 到 drawable-xxxhdpi 數個文件夾，你沒猜錯，這些文件夾里面就放著設計師們精心設計出來的各種 .png 切圖。
Android 系統會自動根據屏幕的屬性來選擇使用哪個文件夾里面的那套切圖。譬如說在新出的蓋樂世 S8 上面運行的話，那么系統就會自動選擇使用 drawable-xxxhdpi 文件夾里面的圖，新出的小米 6 的話，就會自動選用 drawable-xxhdpi 文件夾里面的圖。
并且，我們輸出的圖片的名字全部都要是一樣的，安裝不同的倍率進行導出，并且不能帶有后綴或其他標記，同個圖切出來不同倍率五張資源，分別被放入了相應的文件夾里面。使用神奇 Sketch Measure 進行批量導出，程序員會跪著感謝你的。
看起來可能會是這樣的：
drawable-mdpi/[文件名].png
drawable-xhdpi/[文件名].png
drawable-xxhdpi/[文件名].png
drawable-xxxhdpi/[文件名].png

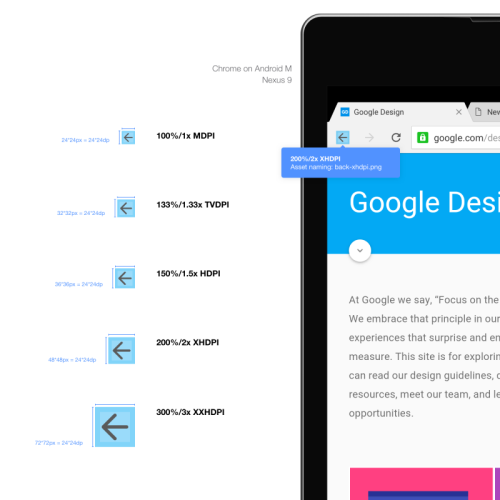

以下拿運行于 Android 平板 Nexus9 上的 Chrome 瀏覽器作為例子。Chrome 的安裝包里面帶有了這五種倍率的切圖，然而運行在 Nexus9 這臺平板電腦之上的時候，它選用了 xhdpi 這一檔分辨率的切圖來對自己進行適配。
說是說有七種分辨率的圖要切，但是就目前市面上的設備來講你只要關注 mdpi、hdpi、xhdpi、xxhdpi、 xxxhdpi 這五種已經夠了。如針對可穿戴設備的話，那可能會用到 tvdpi。
360*640px 作為一倍稿進行設計。
做標注時使用 dp 作為單位(iOS 使用的是 pt，但實際上差不多一個意思)
輸出 .png 格式的圖片資源。
記住命名規則，同個圖片資源的各個倍率的文件名都是一樣。
